... die Sicherheits-Abzweigdose
wenn’s anspruchsvoll wird

Kabelverzweigung

fiX-E

die Kabelverzweigung für
Trockenbau
Leicht- und Fertigbau
hohle Decken und Wände

schnell installiert
auch wo’s feucht ist

fiX-E Kabelverzweigung Video

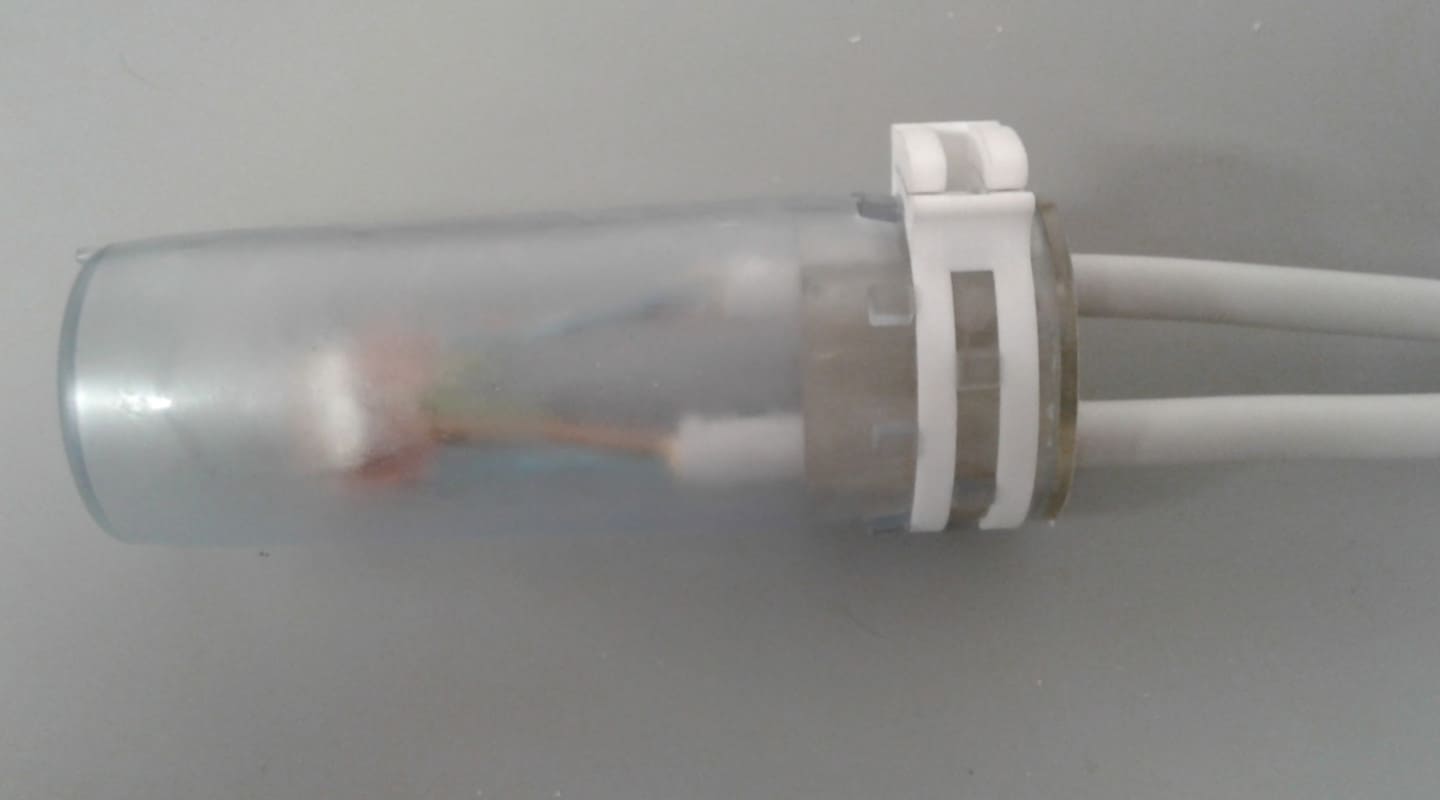

fiX-E Kabelverzweigung

fiX-E Kabelverzweigung

fiX-E Kabelverzweigung

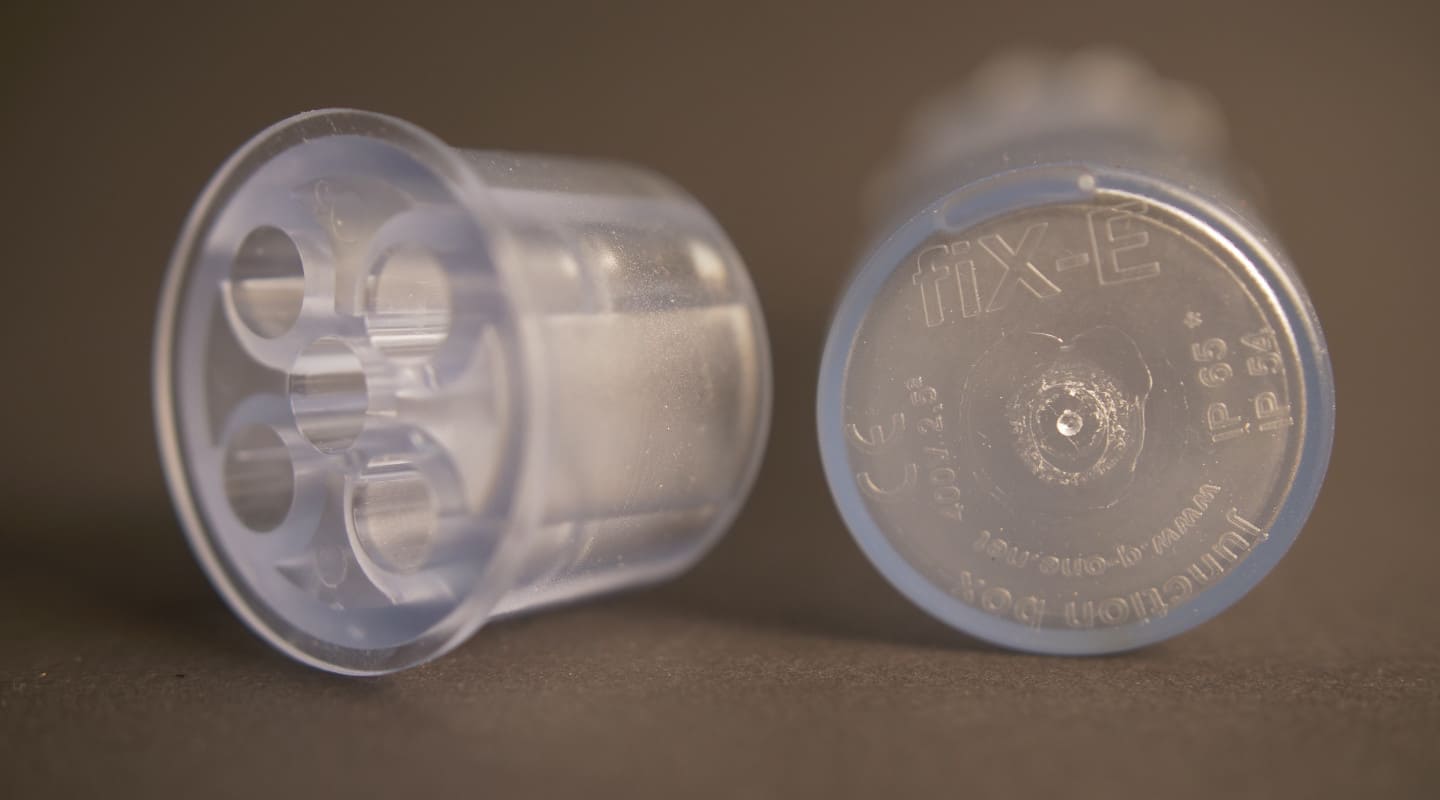

ideal für Trocken- und Leichtbau, Fertigbau, hohle Decken, Wände und Fußböden auch in feuchter Umgebung.

  • fiX-E spart Zeit bei der Montage durch einfache ergonomische Handhabung
  • fiX-E Zugentlastung schützt die Kontakte wirksam gegen Zugkräfte am Kabel

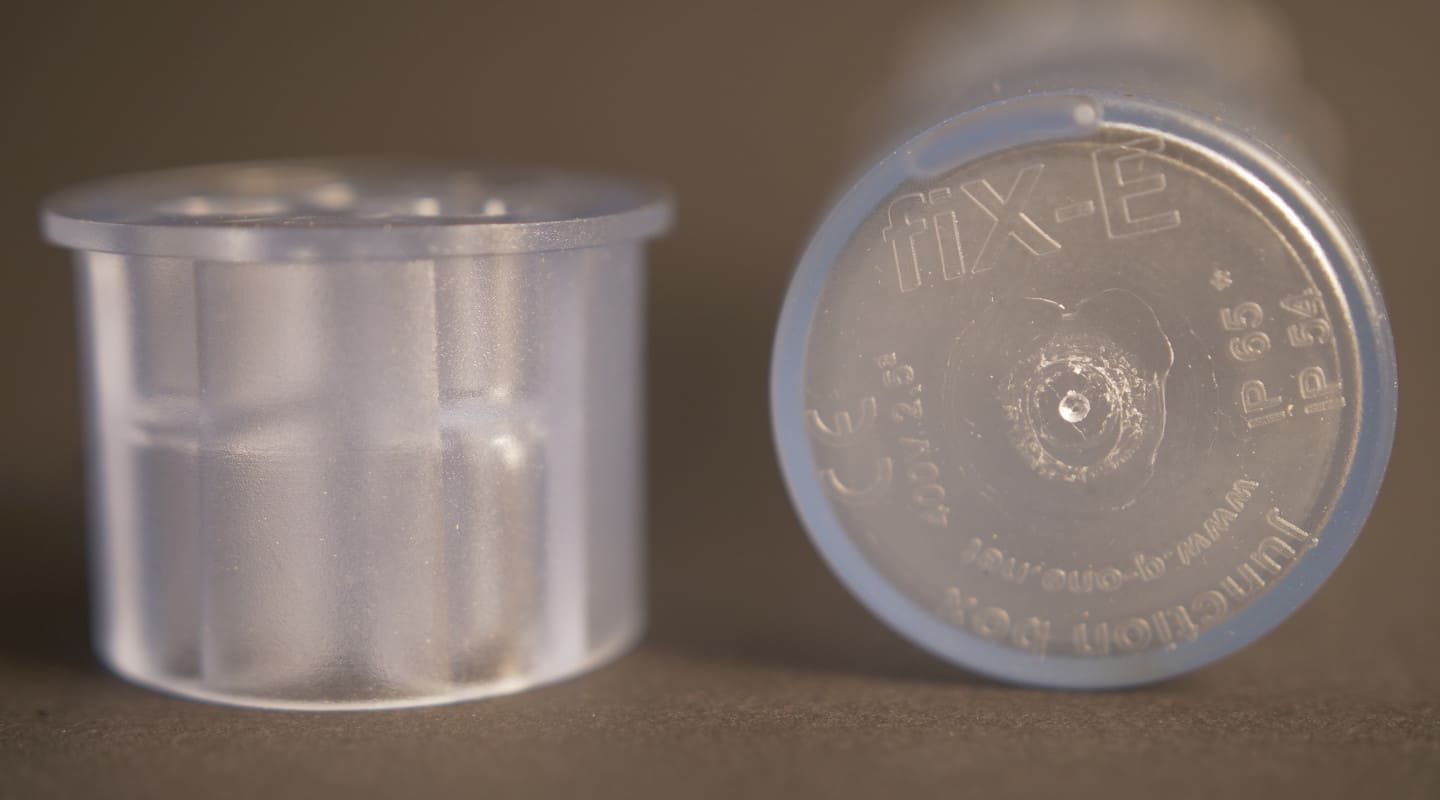

  • fiX-E ist transparent und ermöglicht so eine schnelle Sichtprüfung der Schaltung und Kontaktierung

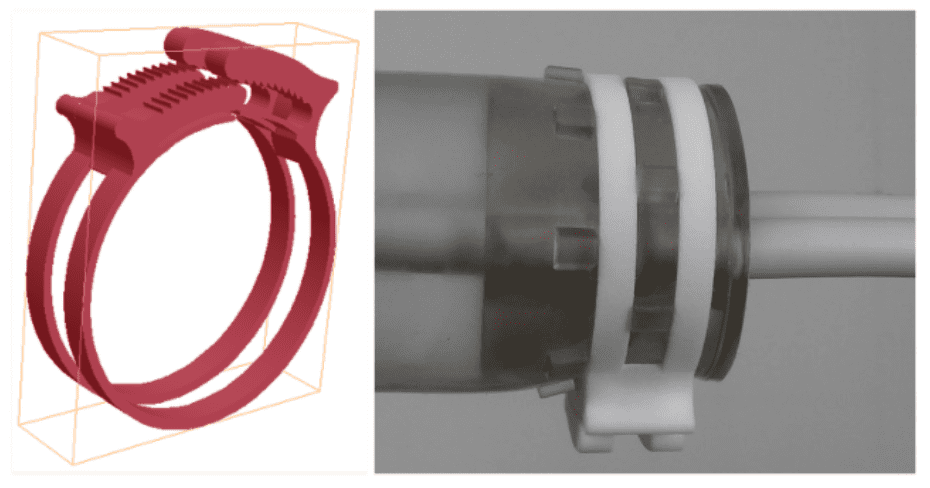

  • fiX-E entspricht der Schutzklasse IP54 bzw. IP65 zusammen mit der fiX-E-Doppelschelle
  • fiX-E eignet sich zum Verplomben*
  • fiX-E besteht aus nicht brennbarem PVC
  • fiX-E fünf Kabeldurchführungen (z.B. NYM 3x1,5mm&sub2; bis 5x1,5mm&sub2;)
  • fiX-E ist vielseitig einsetzbar
  • fiX-E ist für den Einsatz mit geschlossenen Klemmen konzipiert
  • fiX-E Abmessungen: d = 44,3 mm, h = 122 mm (131 mm mit Befestigungslasche)

Verpackungseinheit: 24 Stück im Karton
EAN 0798190133263

CE H RoHS IP54 IP65* 400V 2,5mm²

Anwendung

Kabelmantel 60 bis 70 mm entfernen. Aderisolierung auf Klemmenlänge entfernen.

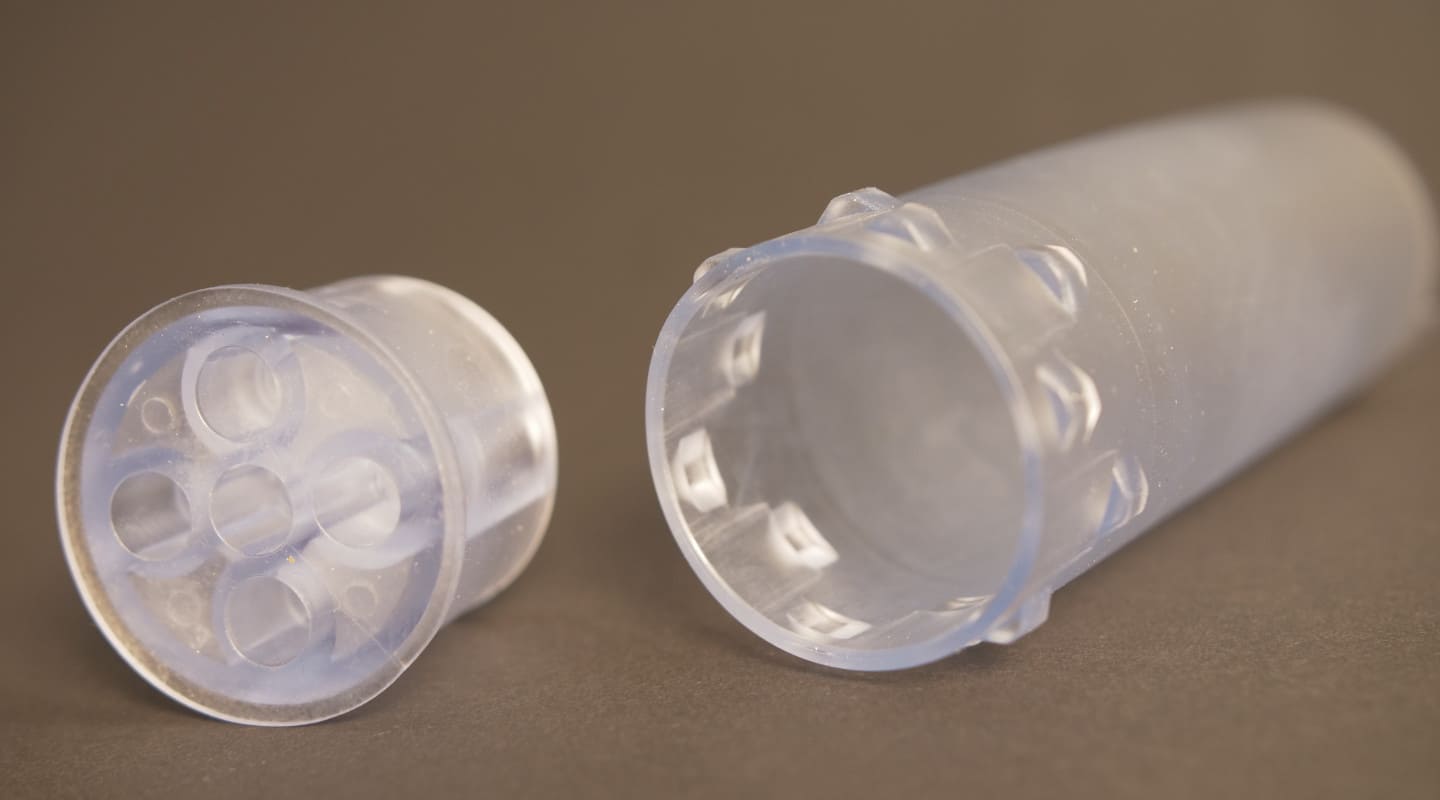

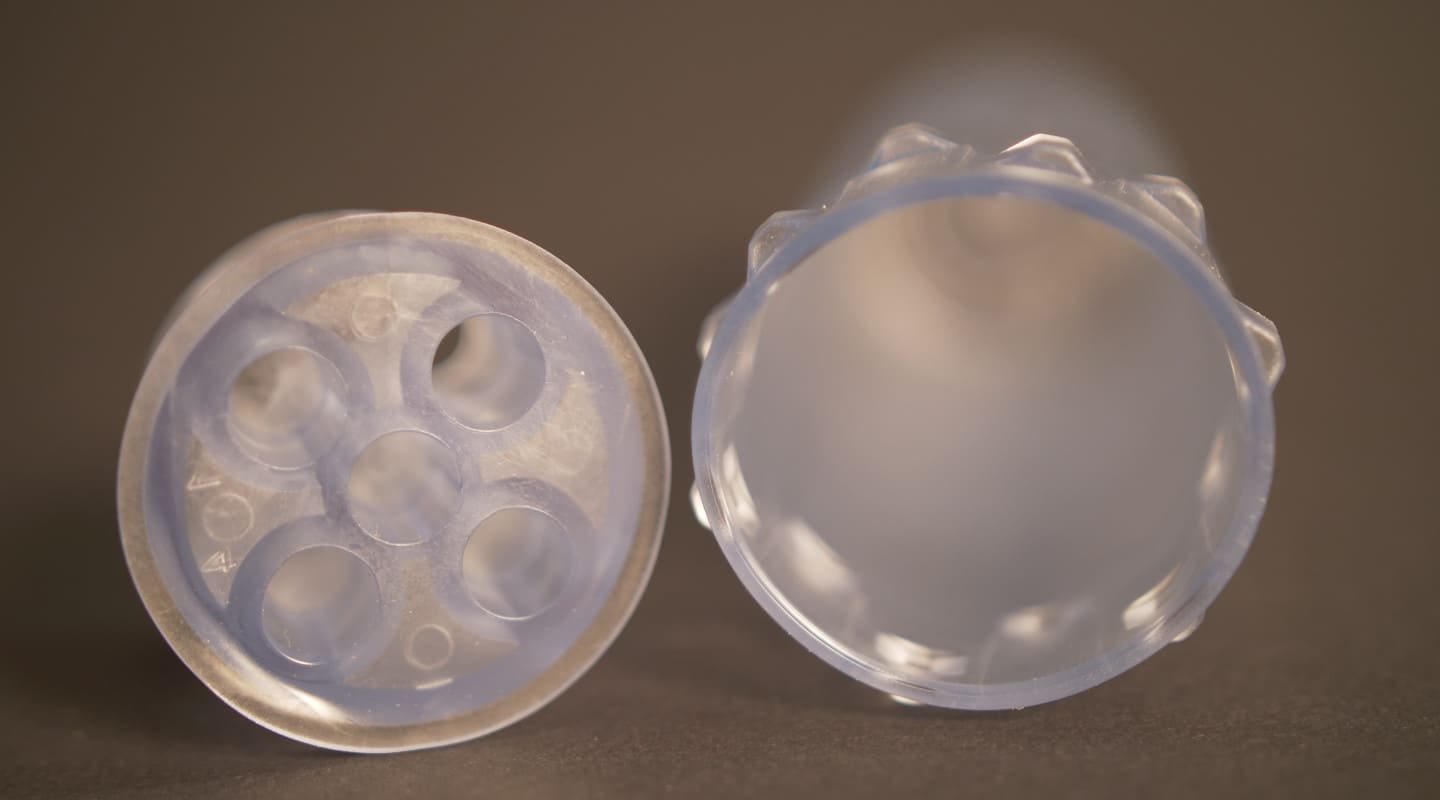

Kabel durch die offene Durchführung der Muffe schieben. Weitere Kabel jeweils durch eine freie Durchführung stoßen, hilfsweise den beiliegenden Lochstanzer nutzen, um den Lochverschluß zu durchstoßen (empfohlen für Kabel mit mehr als 3 Adern). Nach dem Verklemmen die Hülle über Klemmen und Drähte auf die Muffe ziehen, so dass sie am Muffenrand anstößt. Den Kabelbinder zwischen den Führungen so fest ziehen, dass der Rand sich eben noch nicht wölbt.

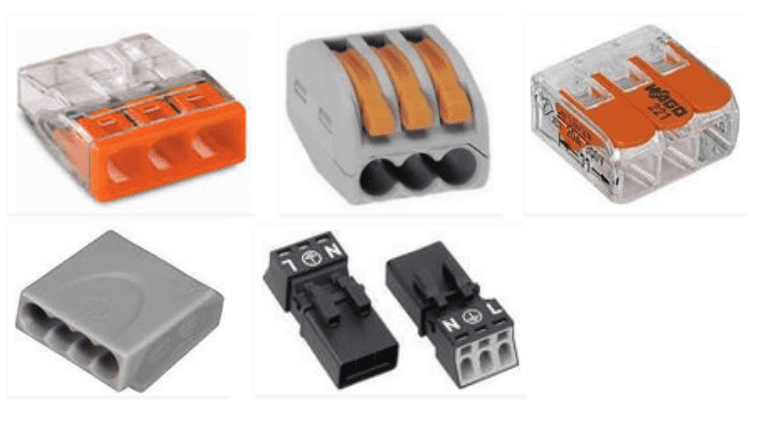

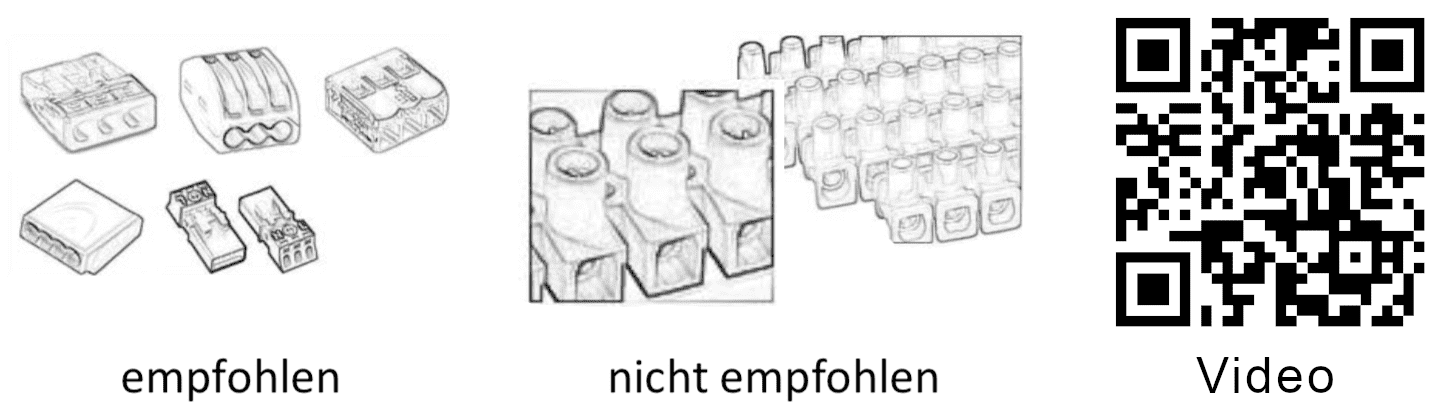

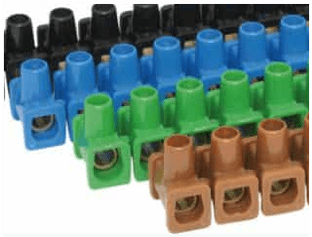

fiX-E ist entwickelt zur Nutzung geschlossene Klemmen. Dosenklemmen und Lüsterklemmen bei denen Drahtenden aus der Klemme herausragen sind nicht empfohlen.

Vorteile im Detail

Schnell

... Kabel durch die Muffe stoßen. Danach sind die Kabel in gleicher Richtung vorfixiert und so einfach und schnell zu verklemmen.

fiX-E / schnell
fiX-E / ergonomisch

Ergonomisch

... alle Handgriffe lassen sich ohne vielfaches Umgreifen verrichten.

Aufwändiges, zeitintensives Drehen, Biegen und Drücken der Adern, um sie überhaupt erst in eine klemmbare Position zu bringen - ist nicht nötig.

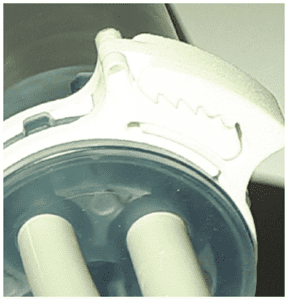

Zugentlastung

... auf einer Länge von 30 mm wird das Kabel durch die Muffe geführt und durch Druck des Binders fixiert.

fiX-E / Zugentlastung

Das war einmal!

fiX-E / Sichtkontrolle zur Überprüfung der Kontaktierung und Schaltung

Sichtkontrolle zur Überprüfung der Kontaktierung und Schaltung

... stimmt die Verschaltung, ... haben die Kontakte gelitten?

Ein Blick genügt.

Konzipiert für Installationen

  • im Trockenbau
  • in hohlen Decken und Wänden (H)
  • im Fertighausbau
  • auf Baustellen
  • in Kellergewölben
  • in Industrieanlagen
  • in mobilen Unterkünften
  • usw.

Vielseitig

verwendbar
